줄걸이 작업 관리기준에 대해 알아봅니다

와이어로프와 섬유벨트등 줄걸이 작업의 적용대상과 관리기준에 대해 알아보겠습니다



목차

줄걸이용 와이어로프

줄걸이용 섬유벨트

줄걸이 작업

크레인 달기기구

기타 기준



줄걸이용 와이어로프

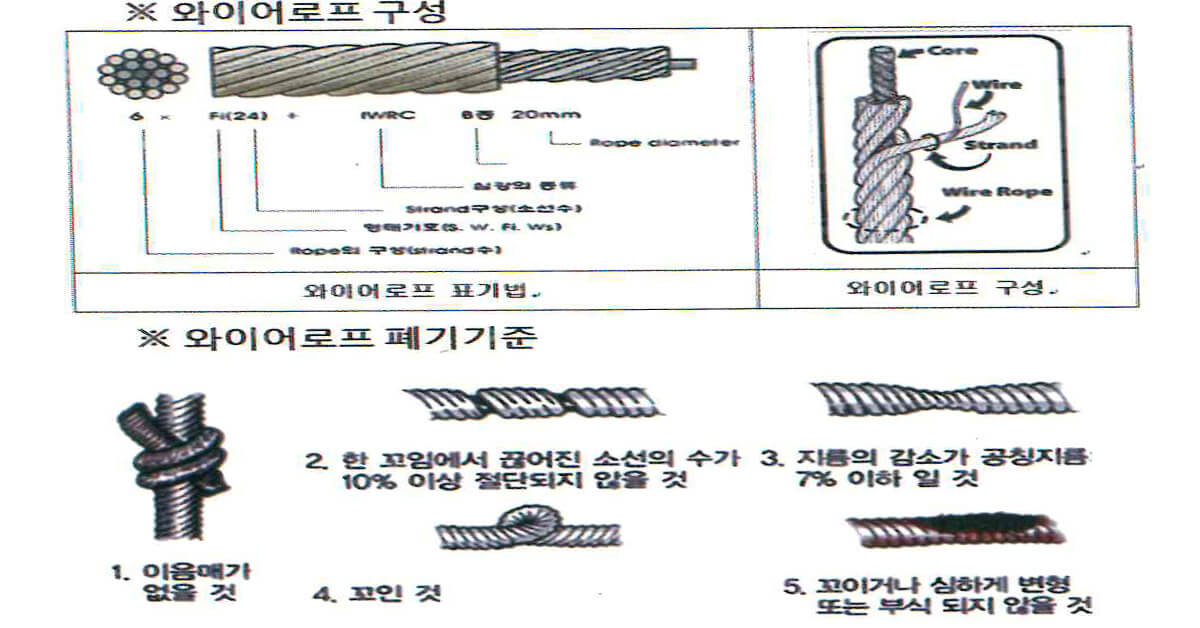

와이어로프의 구성과 폐기기준

1. 적용대상 : 줄걸이용 와이어로프

2. 관리기준

@ 와이어로프 폐기 기준은 다음과 같다

- 이음매가 있거나 꼬여있는 것

- 한 꼬임에서 끊어진 소선의 수가 10% 이상 절단되지 않을 것

- 지름의 감소가 공칭 지름 7% 이하 일 것

- 꼬이거나 심하게 변형 또는 부식되지 않을 것







줄걸이용 섬유벨트

1. 적용대상 : 줄걸이용 섬유벨트

2. 월별 점검 컬러코드

- 1월, 5월, 9월 : 흰색

- 2월, 6월, 10월 : 노란색

- 3월, 7월, 11월 : 파란색

- 4월, 8월, 12월 : 녹색

3. 관리기준

- 사용하중이 명시된 것을 사용한다

- 각진 양중물은 보호대를 설치한다

- 물, 기름에 젖지 않도록 하고 지정장소에 보관한다

- 벨트 슬링을 서로 걸어 당기기를 금지한다

- 웹 벨트 폐기 기준

① 벨트 전체 폭에 걸쳐서 보풀이 일고 손상이 있거나 이음매가 있는 경우

② 폭의 10% 또는 두께의 20%에 상당하는 잘린 흠-긁힌 흠 등이 있는 것

③ 몸체부는 봉제선의 풀어진 길이가 벨트의 폭보다 큰 경우

④ 봉제부와 고리부는 봉제실이 절단되거나 벨트 박리가 조금이라도 인지되는 경우

⑤ 사용기간이 3년을 초과한 경우

- 라운드 벨트 폐기 기준

① 고리부, 본체부의 표피가 파손되어 선이 노출된 경우

② 벨트의 접합부 또는 연결부 실밥이 풀려서 심선이 노출된 경우

③ 심부가 부분적으로 뭉쳐서 두께의 불균일이 감지될 경우

④ 사용기간이 2년을 초과한 경우

- 색상에 따른 안전강도의 기준은 다음과 같다

① 보라색 : 1톤

② 녹색 : 2톤

③ 노란색 : 3톤

④ 회색 : 4톤

⑤ 적색 : 5톤

⑥ 고동색 : 6톤

⑦ 파란색 : 8톤

⑧ 주황색 : 10톤

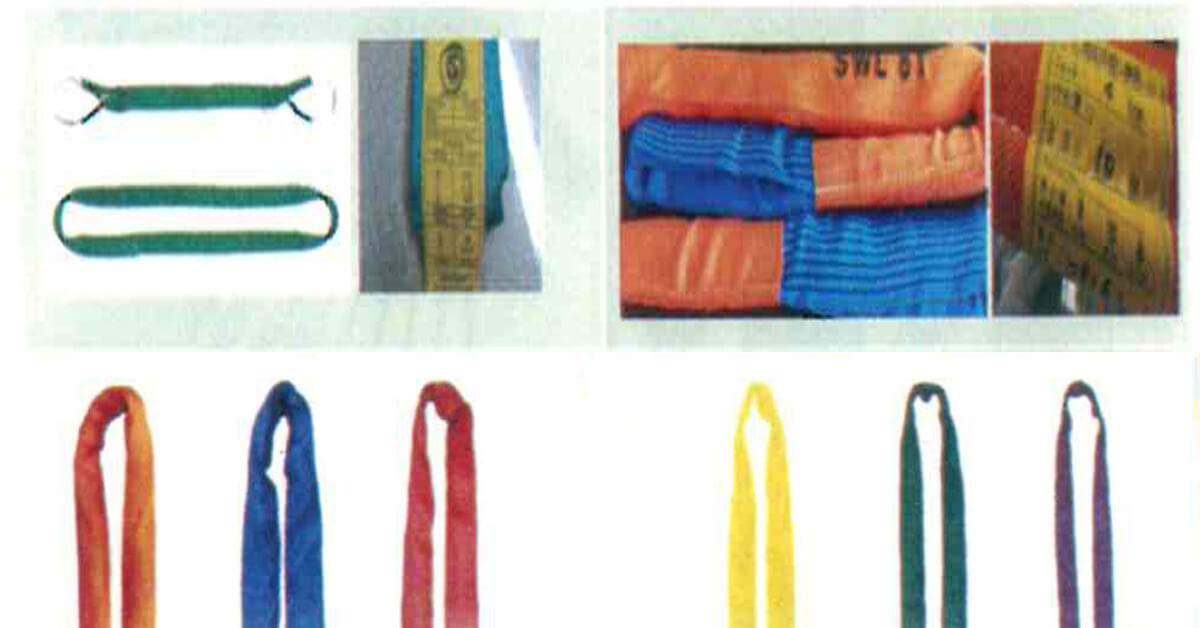

각종 섬유벨트의 모양

줄걸이 작업

1. 적용대상 : 줄걸이 작업

2. 관리기준

- 줄걸이 각도에 따른 장력 계수 반영한다

- 양중 각도는 60도 이내를 유지한다

- 와이어로프 직경보다 샤클 직경 크게 사용

- 훅에 줄걸이 연결 시 훅 중앙에 위치해서 사용

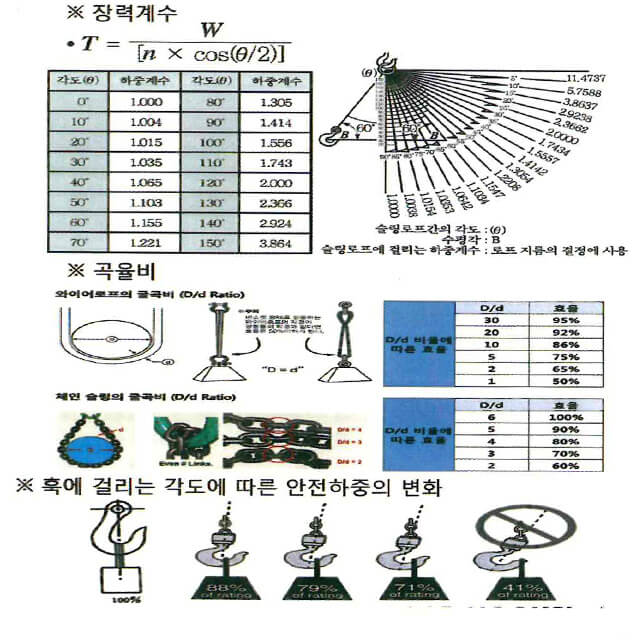

와이어로프와 훅의 안전관리기준

크레인 달기기구

1. 적용대상 : 크레인 달기 기구



2. 관리기준

- 빔 클램프-안전 학카를 사용한다(잠금장치가 있다), 일반 학카 사용금지

- 치판의 선단치 마모 규정 준사

- 하카 물리는 개구부(0~40mm)

① 0~20mm : 철판 두께 5mm 이하 양 중 금지

② 0~40mm : 철판 두께 10mm 이하 양중금지

- 2줄 걸이 양중, 양중각은 60도 이내

- 전용 와이어로프 사용

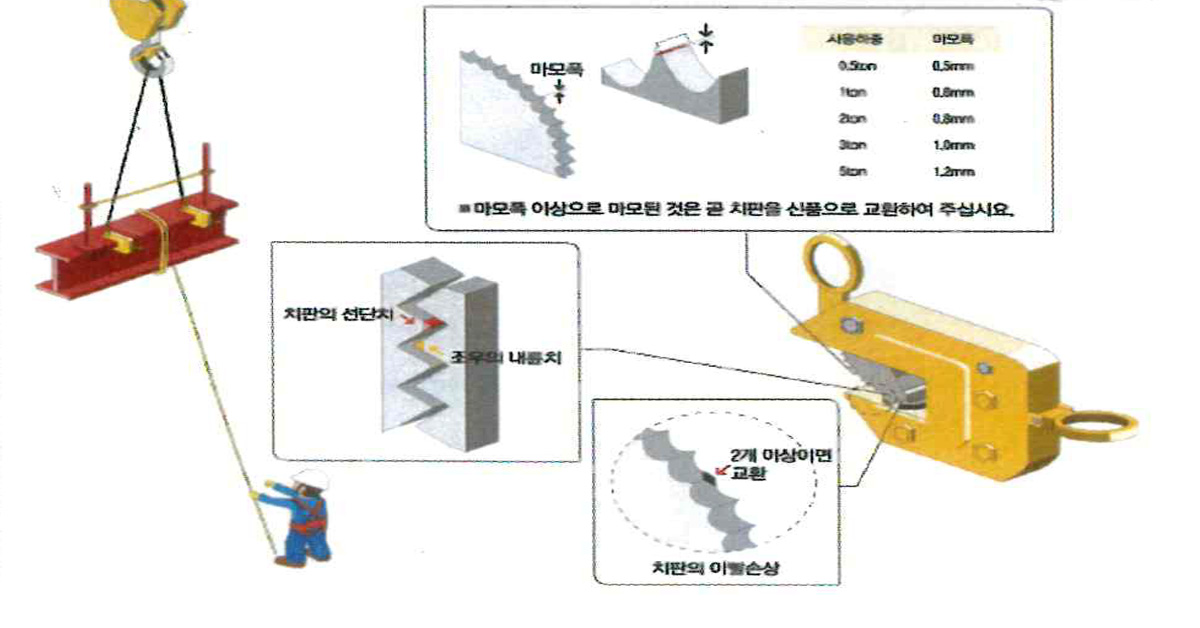

크레인 달기기구 관리기준



기타 기준

1. 적용대상

- 가공철근

- 볼트 및 공구류

- 기타 잡철물(길이 2m 이하인 자재)

2. 관리기준

- 샤클 체결부위 전부 용접 및 틀과 연결

- 구조검토 및 용접부 비파괴 검사 실시

- 톤백 마대 인양 금지

- 4줄 걸이 양중

- 체결부위 매듭은 기계적 납봉 처리

- 샤클 정품 사용(비품 사용금지)

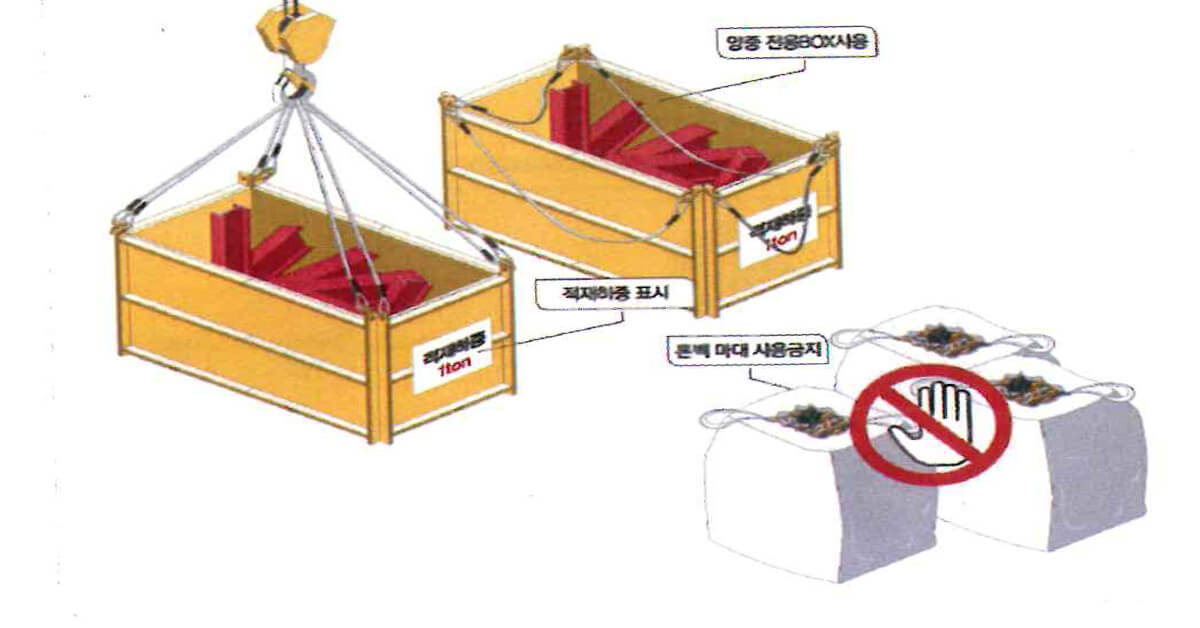

양중전용 박스 기준

마치며..

이상으로 줄걸이 작업에 대해 알아보았습니다. 조금이라도 도움이 되었으면 좋겠습니다.
